Solución de Perímetro Específico para una instalación farmacéutica
Este estudio de caso cubre el sistema de esgrima perímetro metálico entregado para Guangxiang Pharmaceutical en Shijiazhuang, China. El proyecto implicaba un límite de aproximadamente 2,5 m de altura, puestos de montaje directo, componentes decorativos personalizados, iluminación LED integrada y acceso coordinado a vehículos. El trabajo comenzó con las condiciones reales del sitio en lugar de un producto de catálogo estándar.
|
Panorama general del proyecto
| Project Client | Guangxiang Pharmaceutical | Ubicación del proyecto | Shijiazhuang, Hebei, China |
| Fence Height | Aprox. 2,5 m | Instalación | Incrustación directa seleccionada para adaptarse a las condiciones del sitio |
| Ámbito aduanero | Estructura de Fence, componentes decorativos e iluminación LED | Servicios técnicos | Evaluación del sitio, orientación detallada de ingeniería e instalación |
| Objetivos de proyecto | Seguridad, coordinación arquitectónica y una constante apariencia nocturna | Alcance de servicios | Solución de hembrado de perímetro metálico completo |
1. Comience con el sitio, no un modelo estándar de Fence
El canto del perímetro industrial no debe comenzar con seleccionar un modelo de un catálogo. Altura de Fence, sección de postes, profundidad de embedimiento y tamaño de fundación, todos necesitan adaptarse al suelo, terreno, niveles terminados y espacio de construcción. En una valla de cerca de 2,5 m de alto, las decisiones tempranas tienen un efecto directo en la estabilidad estructural, la precisión de instalación y la línea de valla terminada.

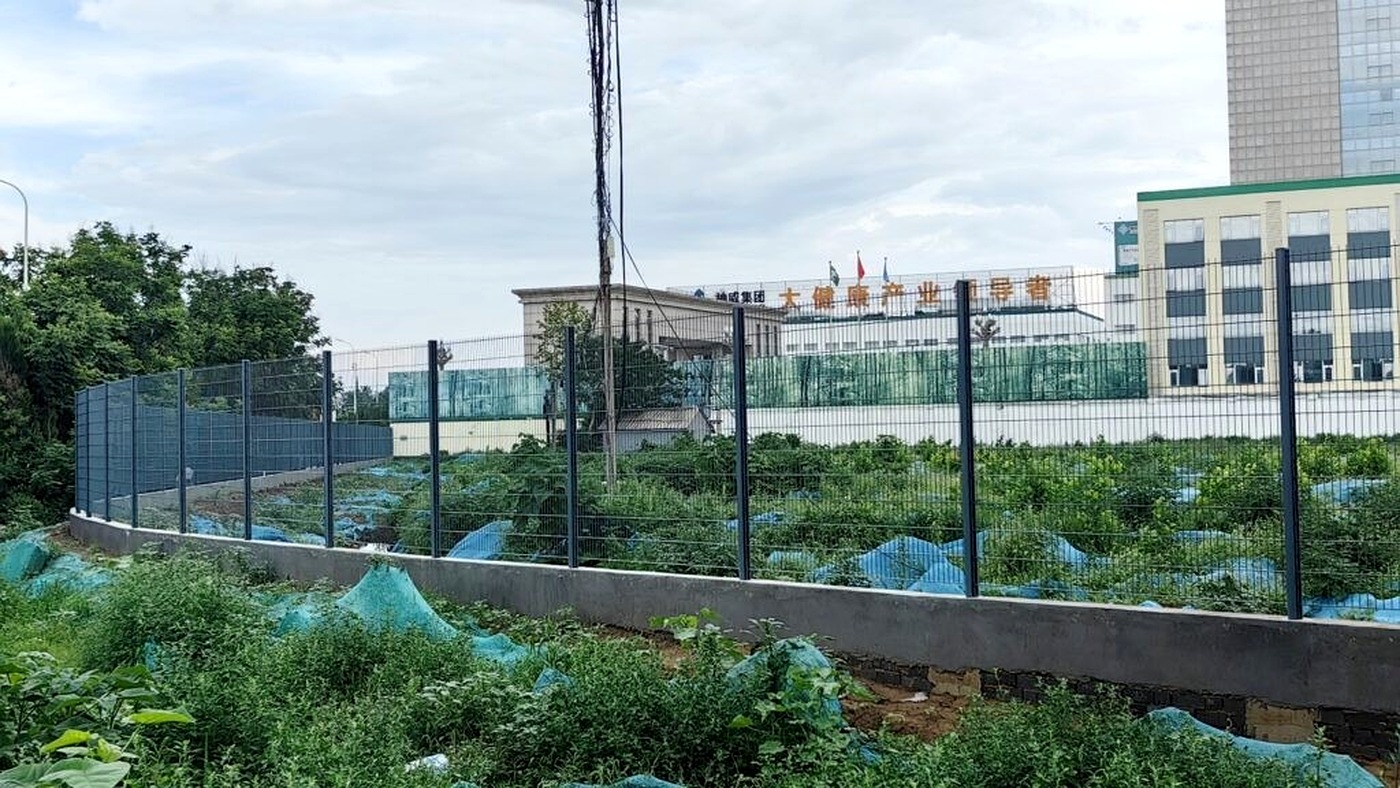

Para este proyecto, el equipo de ingeniería revisó la alineación del perímetro, los cambios a nivel terrestre, las condiciones del suelo, el drenaje, los servicios subterráneos y el espacio de fundación disponible. Las esquinas, los postes finales, las zonas de puertas y el suelo más débil se consideraron por separado antes de que se confirmaran los detalles del poste.

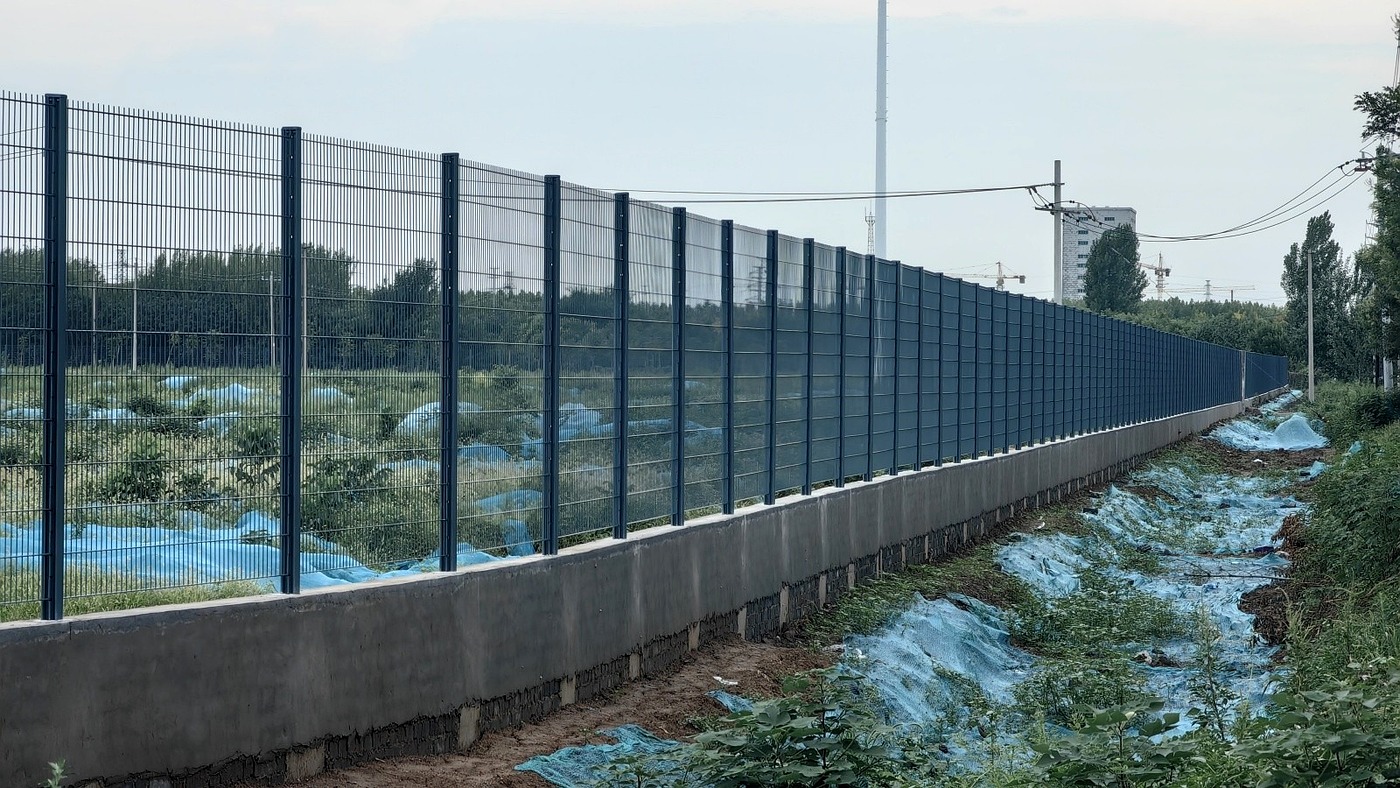

Las secciones del perímetro abierto usan un 2D Fuerza de malla soldada sistema. Proporciona un límite rígido y transparente, permitiendo que el diseño de la valla y las bases se ajusten alrededor de las condiciones reales del sitio.
|
|
2. Convertir el Plan Arquitectónico en un Sistema de Fence Construible
Un diseño general define el límite y el diseño general del sitio, pero no resuelve los detalles necesarios para la fabricación e instalación. El proveedor de la valla todavía tiene que desarrollar el arreglo post-and-rail, espaciamiento de miembros verticales, roturas de panel, esquinas, condiciones finales e interfaces de puerta.

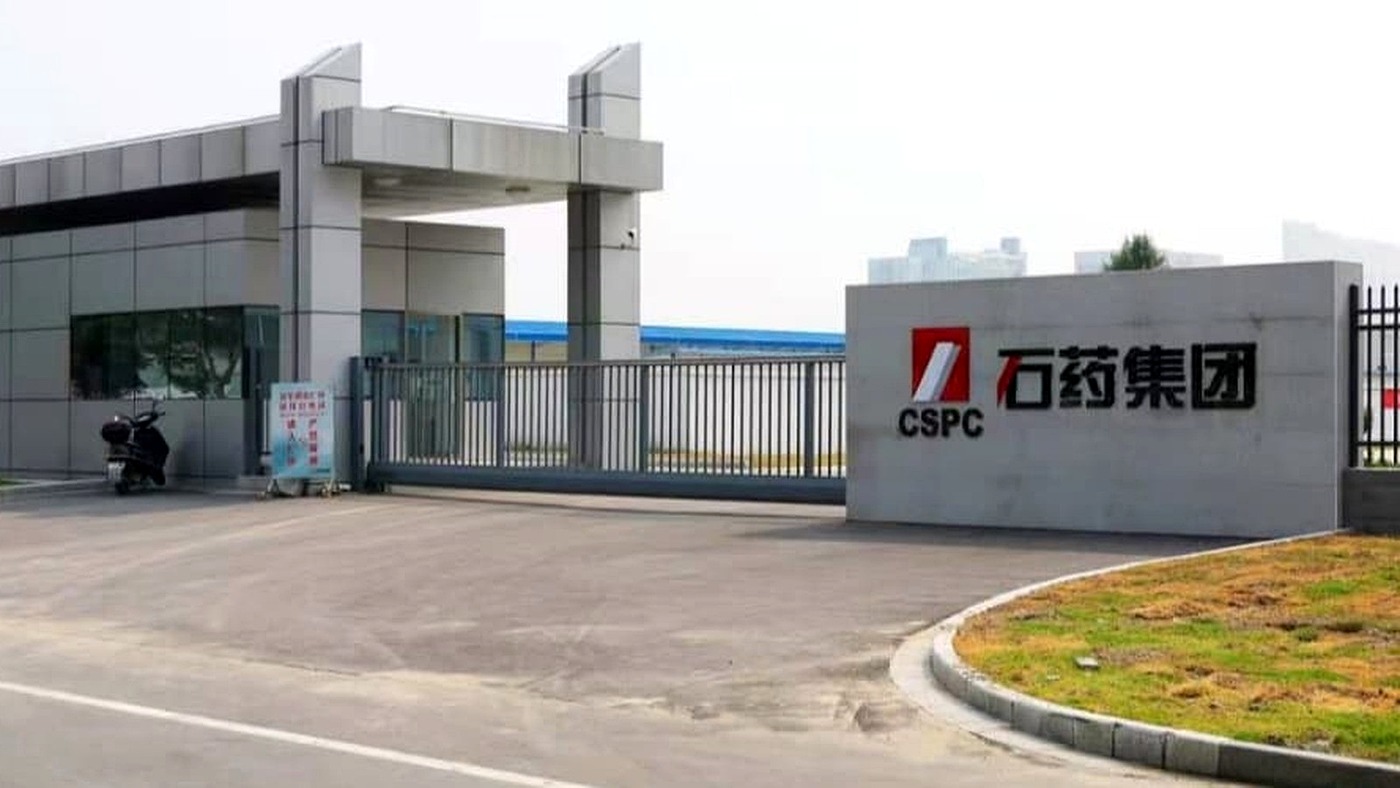

CommandFence refina el sistema alrededor de las líneas de construcción, esquema de color, diseño de entrada y ángulos de visualización principales. El perímetro final es de aproximadamente 2,5 m de altura, proporcionando un claro límite de seguridad sin hacer que el sitio parezca cerrado o excesivamente pesado.

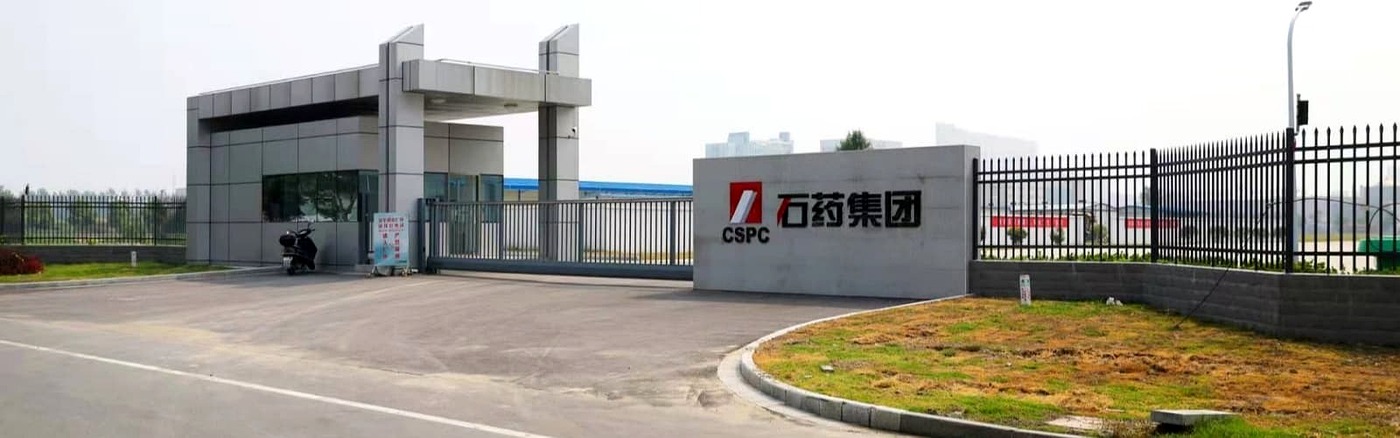

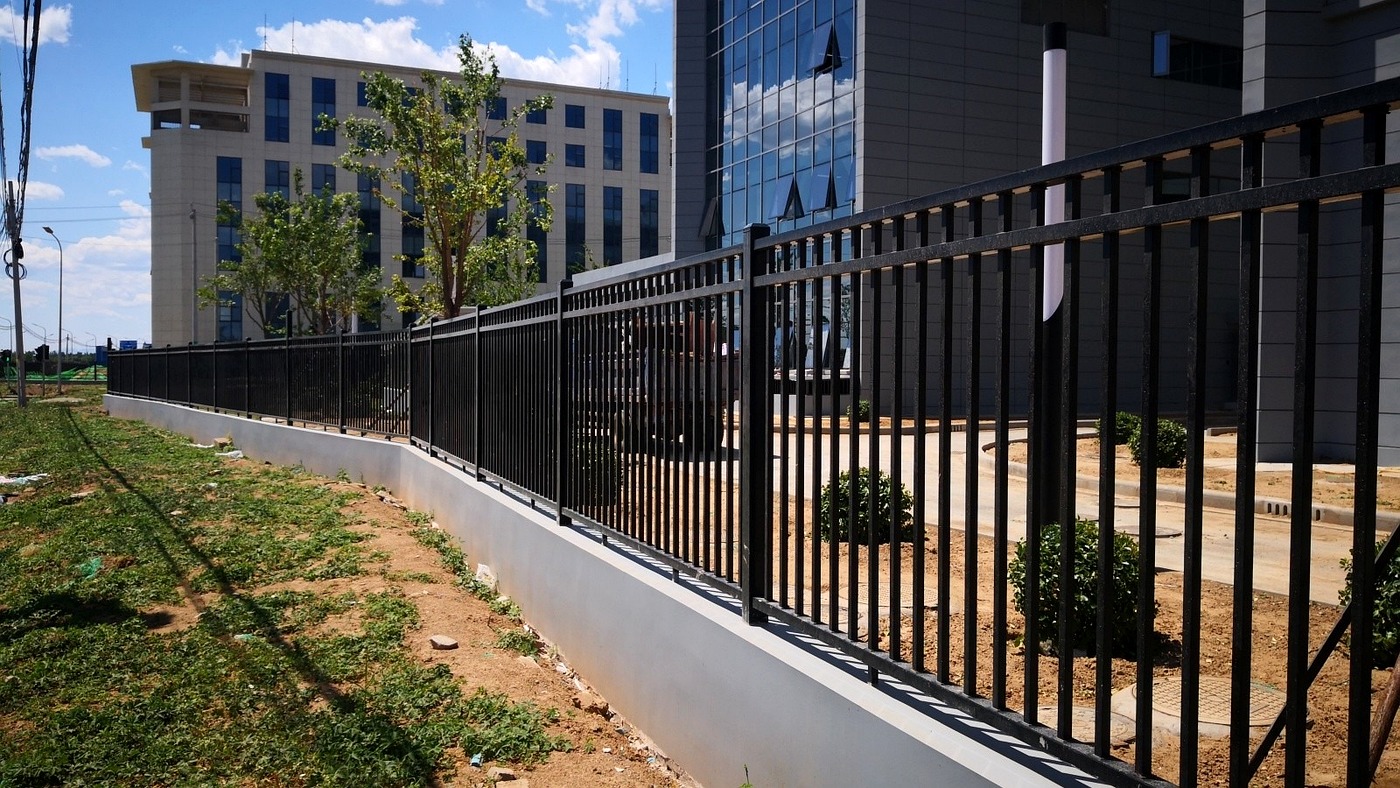

Alrededor de los edificios principales y la entrada, a Fuerza de acero cuadrado-tubo fue seleccionado para igualar las líneas arquitectónicas limpias. Sus proporciones, espaciamiento y acabado se coordinaron con las oficinas, los edificios de producción y las zonas ajardinadas en lugar de tratarse como un accesorio separado del sitio.
|
|
3. Manufactura personalizada significa más que cambiar el tamaño
Un raíl estándar proporciona principalmente separación. Este proyecto también tuvo que abordar la seguridad del perímetro, apariencia arquitectónica, visibilidad nocturna e instalación práctica del sitio. Por lo tanto, los puestos, los miembros horizontales, las conexiones y la distribución de paneles tenían que volver a crearse para la altura y el arreglo del sitio necesarios.
Las piezas decorativas no estándar y las conexiones de iluminación también necesitaban dimensiones consistentes y un aspecto uniforme. Se desarrolló una herramienta dedicada, se aprobaron dibujos antes de la producción, y se utilizó el ajuste de prueba para comprobar la exactitud de montaje.

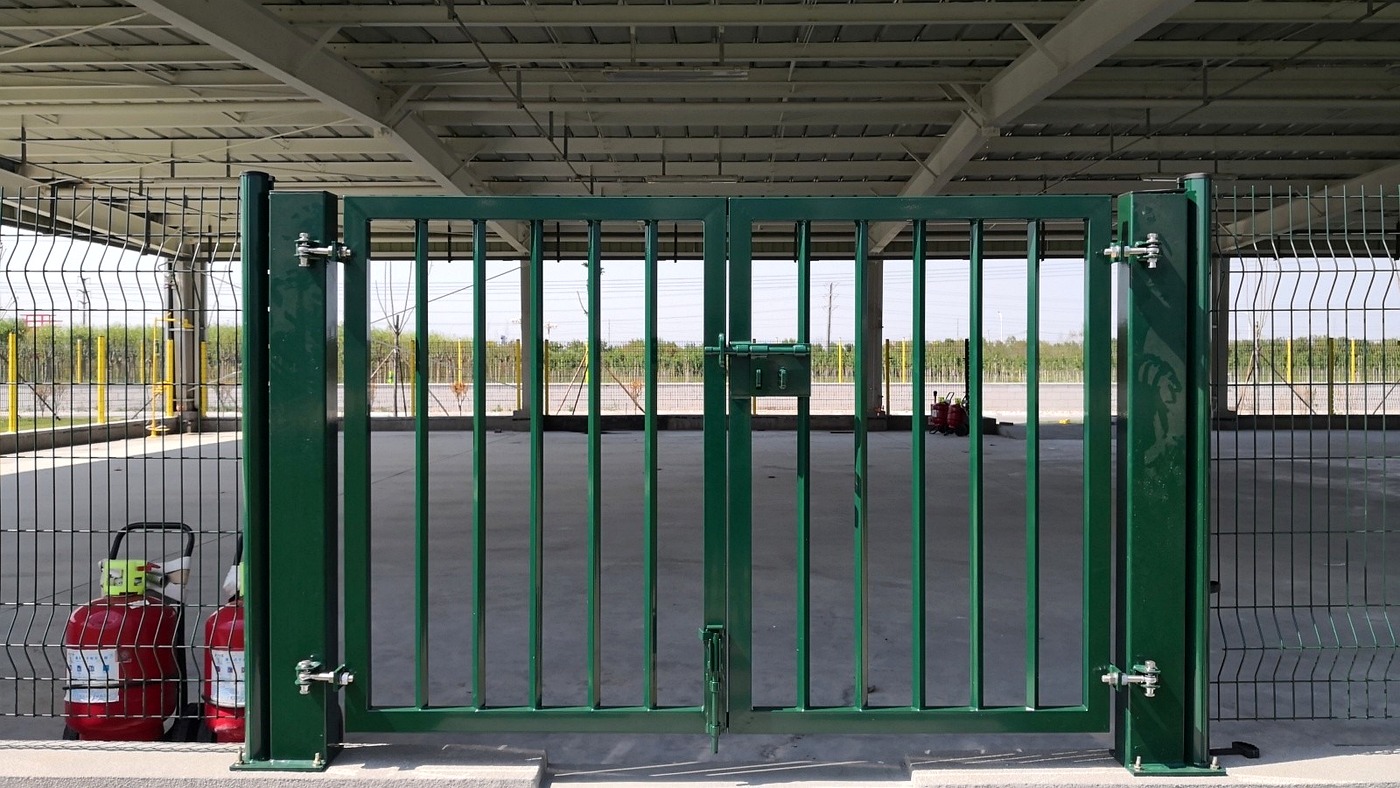

El área de acceso al vehículo estaba equipada con un Puerta de remolque de hoja doble. Las hojas de la puerta, los postes de la puerta, las bisagras, los puntos de bloqueo y las secciones adyacentes de la valla fueron diseñados juntos para que la abertura funcionara correctamente y permanecera visualmente coherente con el sistema perímetro completo.
|
4. Construir el Iluminación LED en la Fence desde el Inicio
La iluminación Fence no debe ser agregada después de que se termine la siderurgia principal. Forma Luminaria, posición de montaje, enrutamiento por cable, detalles de conexión y acceso a mantenimiento deben incluirse durante la ingeniería detallada.

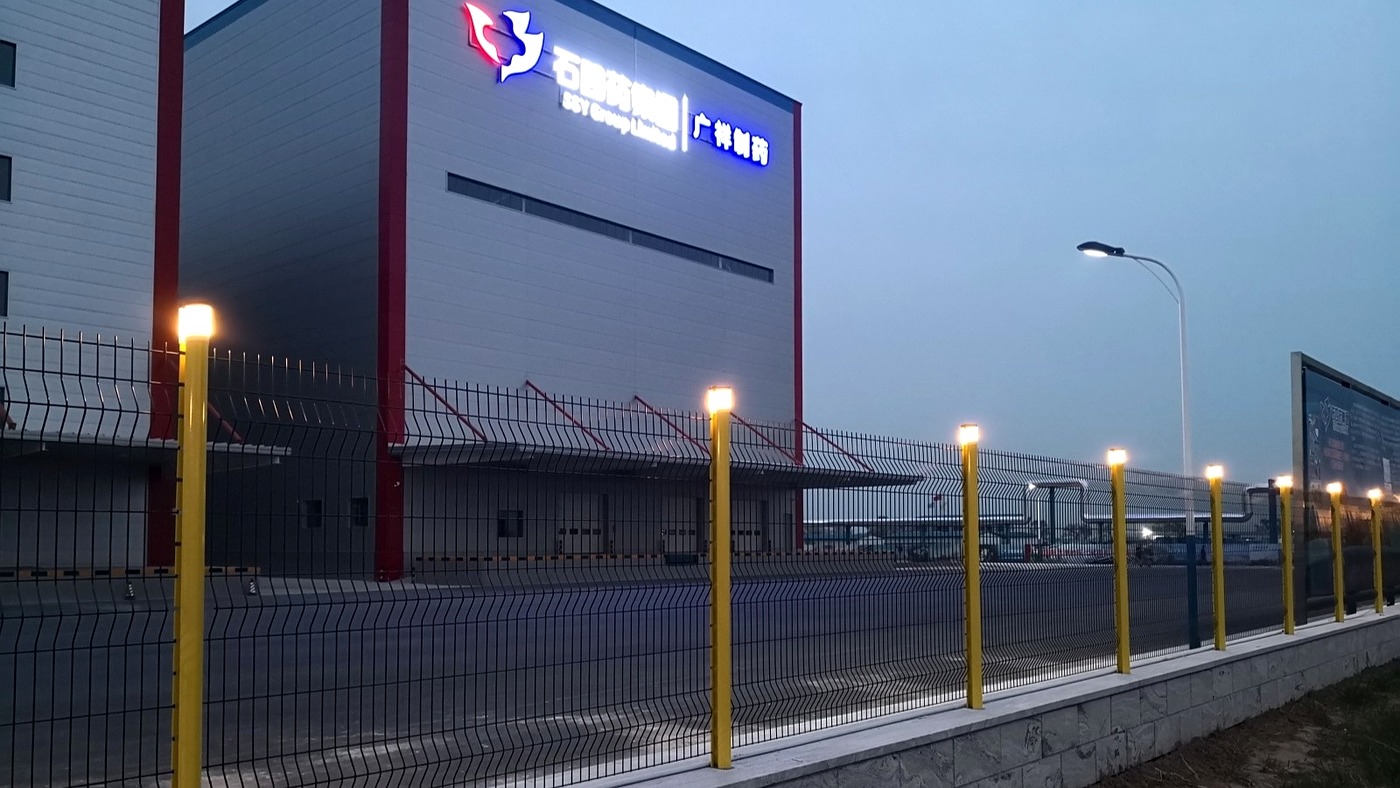

Para este proyecto se desarrollaron luces de poste LED personalizadas. Las luces siguen el espaciamiento de la valla y crean un ritmo visual continuo. Por la noche, definen el límite de la planta y mejoran la visibilidad sin hacer que el perímetro se vea excesivamente decorativo.
En las secciones iluminadas, una 3D Fuerza de malla soldado fue combinado con el sistema de postes LED. La malla abierta mantiene visibilidad, mientras que el perfil de panel reforzado y la iluminación coordinada proporcionan un aspecto limpio y moderno adecuado a una instalación farmacéutica.
|
5. Diseños detallados y soporte de instalación
Después de que el concepto fue aprobado, CommandFence completó las elevaciones de la valla y los detalles de las conexiones post-a-carril, fundaciones de montaje directo, interfaces de iluminación, esquinas, extremos y áreas de puertas. Los dibujos se utilizaron para la aprobación del cliente y también para el procesamiento de materiales, herramientas, soldadura, montaje, acabado superficial e instalación del sitio.
El apoyo técnico continuó después de la entrega. En un perímetro alto iluminado, precisión de puesta en marcha, niveles de fundación, post fontanería, espaciamiento de componentes y conexiones eléctricas influyen en la apariencia final y el rendimiento a largo plazo.
- elevaciones de Fence y información de configuración de sección por sección
- Carril, panel, esquina y extremo de la conexión
- Fundamentos y detalles de la interfase directa
- Secuencia de instalación y soporte práctico para problemas del sitio
6. Configuración del sistema de proyectos
| Area de aplicación | Sistema Fence o Gate | Ingeniería Final |
| Open Main-Perimeter Sections | 2D Fuerza de malla soldada | Límite transparente rígido, líneas rectas de cerca y observación clara a través del perímetro |
| Oficina, Entrada y Zonas Arquitectónicas | Fuerza de acero cuadrado-tubo | Coordinación arquitectónica, fuerte ritmo vertical y un aspecto industrial limpio |
| Acceso al vehículo y al mantenimiento | Puerta de remolque de hoja doble | Apertura clara personalizada, estructura de puertas reforzadas y conexión coordinada con la cerca adyacente |
| Secciones de perímetro iluminados | 3D Fuerza de malla soldado | Visibilidad abierta, paneles reforzados de malla e integración con iluminación personalizada LED post |
Nota de integración del sistema: Las vallas de malla, valla tubular, puerta de oscilación, postes, accesorios, fundaciones y componentes LED no se trataron como productos separados. Se desarrollaron como un sistema perímetro con dimensiones coordinadas, acabados e interfaces de instalación.
7. Experiencia con los perímetros de las instalaciones farmacéuticas

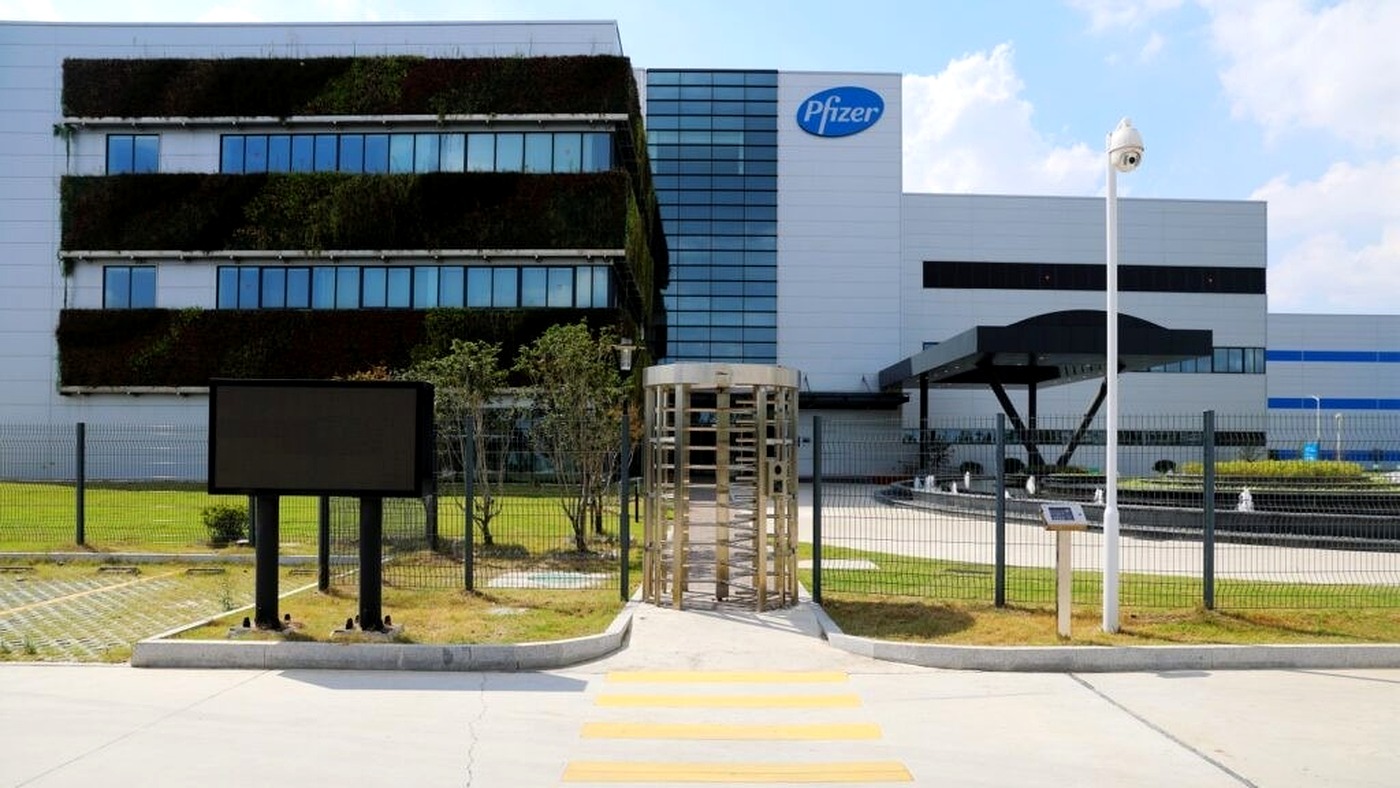

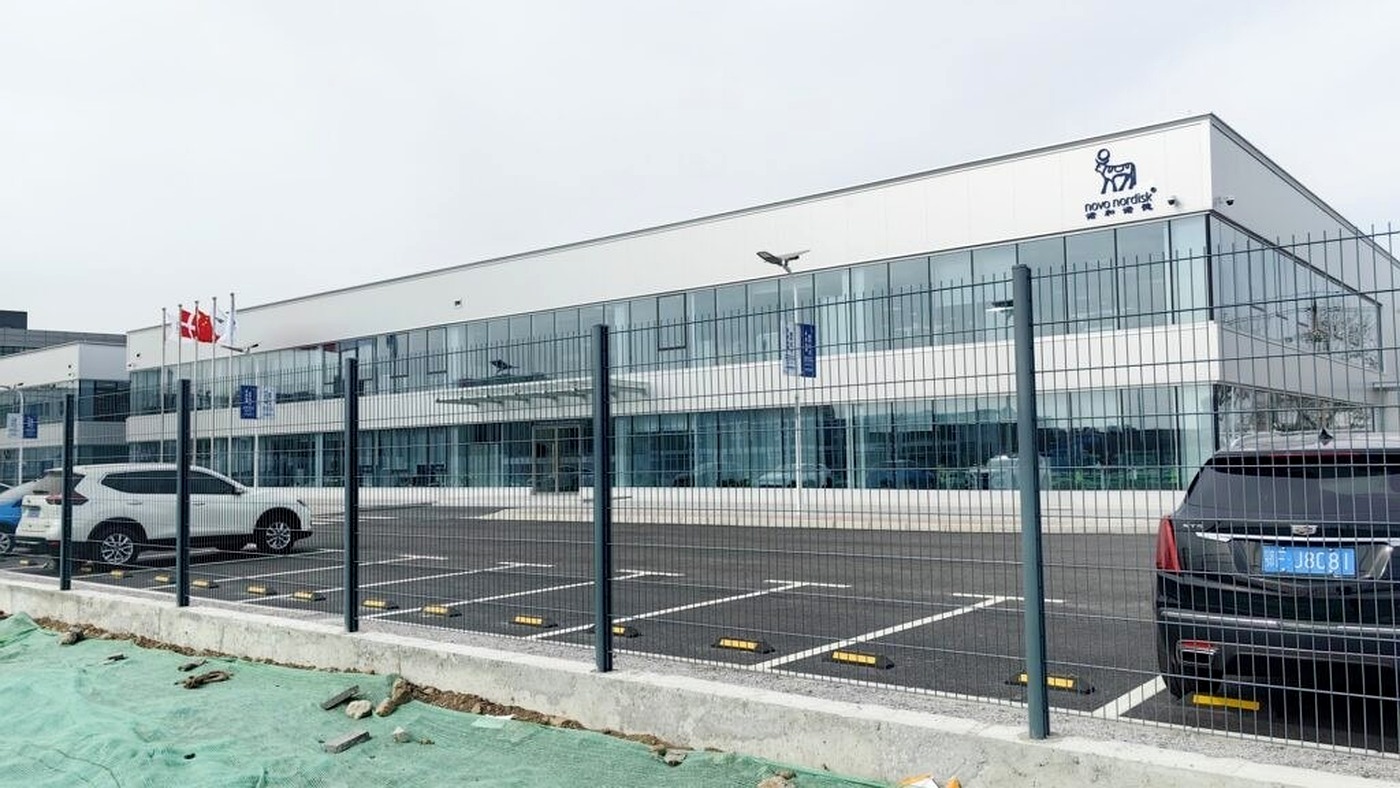

Las instalaciones farmacéuticas suelen tener igual importancia en la seguridad, la limpieza del sitio y el aspecto arquitectónico. Además del proyecto Farmacéutico Guangxiang, CommandFence ha suministrado productos perímetro de metal para otros fabricantes farmacéuticos. Las dos imágenes de abajo muestran experiencia en la industria relacionada y no son fotografías del sitio del proyecto Guangxiang.
|
|
8. Conclusión
El proyecto Farmacéutico Guangxiang muestra por qué el cerramiento perimetral industrial debe desarrollarse alrededor del sitio en lugar de seleccionarse como un producto aislado. El resultado final dependía de la coordinación de condiciones de terreno, estructura de cerca, apariencia arquitectónica, acceso a las puertas, iluminación LED, fabricación e instalación.
CommandFence apoyó el proyecto desde la evaluación del sitio y el desarrollo de conceptos a través de la ingeniería detallada, la fabricación personalizada y la orientación de instalación, proporcionando un sistema perímetro que era práctico para construir y compatible con el entorno de instalaciones farmacéuticas.
Planificación de una Fence que encaja en su sitio
Cuando un proyecto sólo tiene un plan maestro del sitio, una línea de límites o un breve diseño inicial, CommandFence puede ayudar a desarrollar el tipo de cerca, altura, interfaz de fundación, arreglo de puertas, dibujos detallados, producción personalizada y preparación de la instalación paso a paso.
