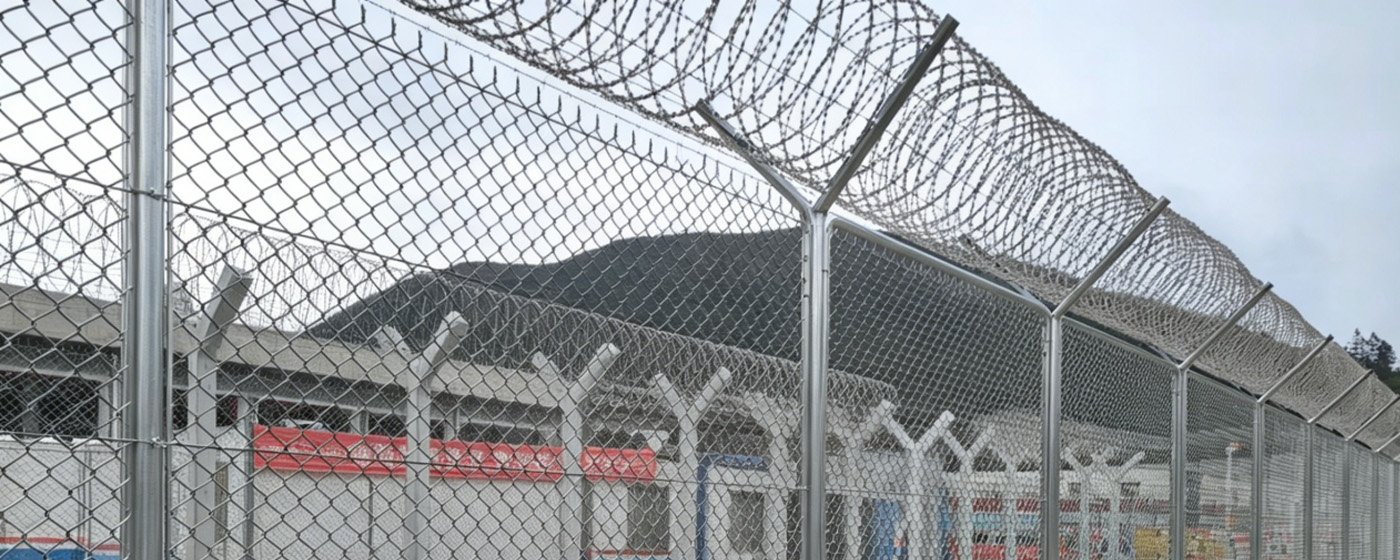

Panorama general
Cadena Link Fence Elevation Dibujo
Conexion Assembly
Top Detalle de Seguridad
1
Enlace de cadena
2
Straining Post
3
Puestos intermedios
4
Strut
5
Stretcher Bar
6
Banda Clamp
7
Línea Wire
8
Clip de malla de acero inoxidable
9
Tetas de alambre
10
Steel Flat Extension Arm
11
Barbed Wire
12
Steel Flat Extension Arm
13
Concertina Razor Wire
Observancia
Panel de enlace de cadena
tela de valla de cadena—un material de esgrima hecho de alambre de acero hervido helicamente y entrelazado de tal manera que proporcionar una malla continua sin nudos o lazos excepto en la forma de atornillado o de torcer los extremos de los alambres para formar la selva de la tela. Las variaciones de las selvas atornilladas o torcidas son admisibles.
Tamaños de malla disponibles, Pesos de cocción de zinc y fuerza de ruptura
| Diámetro Especificado de alambre calado (en / mm) |
Tamaños de la malla Clase 1 1.20 oz/ft2 (610) |
Tamaños de la malla Clase 2 2,00 oz/ft2 (366) |
Fuerza de ruptura (N) |
| 0.192 (4.88) | 1 3/4 (45) y 2 (50) | 1 3/4 (45) y 2 (50) | 2170 (9650) |
| 0.148 (3.76) | 1 3/4 (45) y 2 (50) | 1 3/4 (45) y 2 (50) | 1290 (5740) |
| 0.120 (3.05) | 1 3/4 (45) y 2 (50) | 1 3/4 (45) y 2 (50) | 850 (3780) |
Dimensiones típicas para puestos de acero y struts
| Diámetro exterior | Espesor de pared | Fuerza de rendimiento | ||
| Cuadro 80 | Cuadro 40 | Cuadro 80 psi (MPa) | Cuadro 40 psi (MPa) | |
| 1.660 (42.2) | 0.191 (4.85) | 0.140 (3.56) | 30000 (205) | 50000 (344) |
| 1.900 (48.3) | 0.200 (5.08) | 0.145 (3.68) | 30000 (205) | 50000 (344) |
| 2.375 (60.3) | 0.218 (5.54) | 0.154 (3.91) | 30000 (205) | 50000 (344) |
| 2.875 (73.0) | 0.276 (7.01) | 0.203 (5.16) | 30000 (205) | 50000 (344) |
| 3.500 (88.9) | 0.300 (7.62) | 0.216 (5.49) | 30000 (205) | 50000 (344) |
| 4.500 (114.3) | 0.318 (8.08) | 0.226 (5.74) | 30000 (205) | 50000 (344) |
Tratamiento anticorrosión superficial
| Producto | ISO 12944 | ||||
| C1 | C2 | C3 | C4 | C5 | |
| Clase 1 | Clase 2 | ||||
| Cable de acero | 366 g/m2 | 366 g/m2 | 366 g/m2 | 610 g/m2 | 610 g/m2 |
| Puesto | 400 g/m2 | 490 g/m2 | 550 g/m2 | 610 g/m2 | 610 g/m2 |
Una sola etapa: Diseño inteligente, Global Std
- Servicio de Profundización: Nuestro servicio de profundización de dibujo profesional y altamente eficiente ha reducido significativamente el tiempo de ajuste in situ y los errores.
- Soluciones de alimentación personalizadas: Ofrecemos amplios servicios de personalización de esgrima que cubren todo el proceso desde el diseño hasta la construcción precisa.
- Optimización del material: Recomendamos soluciones materiales óptimas basadas en escenarios de uso específicos, alcanzando un equilibrio perfecto entre coste, durabilidad y rendimiento.
Método de instalación
Paso 1: Assemble the Post Elbow Fittings
- Inserte el post en la manga base del brazo curvado a una profundidad de 35 mm.
- Asegurelo en ambos lados usando tornillos de autoconductor M5.5 × 20 mm.
Paso 2: Coloque los conectores de corte diagonal
- Inserte el sujetador diagonal en la manga base del conector.
- Asegúralo en un lado usando un tornillo de autoconductor M5.5 × 20 mm.
Paso 3: Instalar los puestos finales
- Instala los frenos diagonales alineados con el eje de instalación de la valla a una altura de 1,4 m sobre el nivel del suelo, afilados a 30° al post.
- Instale frenos diagonales adicionales dentro del límite de la valla, perpendicular al eje de instalación de la valla, también a una altura de 1,4 m y a un ángulo de 30° al post.
Paso 4: Instalar puestos intermedios
- Puestos intermedios espaciales a intervalos de 2,5 m del puesto final, e instalar un total de 19 puestos intermedios consecutivos (todos los puestos son intercambiables/universales).
Paso 5: Instalar los puestos reforzados
- A lo largo del eje de instalación de la valla, instale frenos diagonales a una altura de 1,4 m sobre el nivel del suelo (dos aparatos por lado, verticalmente escalonados), con un sujetador en cada lado del poste, inclinado a 30° al post.
- Dentro del límite de la valla y perpendicular al eje de instalación de la valla, instalar frenos diagonales a una altura de 1,4 m sobre el nivel del suelo, también a un ángulo de 30° al post.
Paso 6: Instalar el alambre de tensión
Asegure el cable de tensión para terminar y reforzar los puestos.
Asegure el cable de tensión a los puestos intermedios.
Paso 7: Tensión y seguridad del panel de malla
Abrazadera de apertura
Cinco pinzas offset están uniformemente espaciadas a lo largo del post final y el puesto reforzado, a través de lo cual la correa de acero plana tensada apreta el panel de malla.
Paso 8: La malla está asegurada al alambre tensado usando clips de acero inoxidable dedicados
- que sujeta la malla de enlace de cadena firmemente sobre el alambre de tensión.
- Seis clips están distribuidos uniformemente en cada sección de malla de 2,5 metros.
Paso 9: Instalación de alambre de púas
- Cada hilo de alambre de púas se colocará en la ranura de retención de alambre de púas dedicada en la cabeza del poste y se abrochará de forma segura mediante alambre de acero inoxidable Ø1.0 mm a través de los agujeros de cierre situados en la base de la ranura de retención.
